全自動晶片搭載點膠機

所屬分類: 產品中心
全自動
提高
設備
采用
識別
托盤
精度
pkg
彈匣
ccd
本設備是采用4臺全自動CCD攝像頭操作方式的全自動上片點膠機。基于采用的新畫像處理軟件,實現了電極基準的PKG識別、不受導電膠顏色及材質影響的點膠檢查、對倒角后晶片的清楚識別、對背景與識別困難的完成品檢查等功能。
聯系我們: 022-66262964

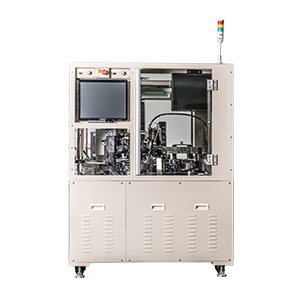

全自動晶片搭載點膠機
產品描述

一、設備簡介
本設備是采用4臺全自動CCD攝像頭操作方式的全自動上片點膠機。基于采用的新畫像處理軟件,實現了電極基準的PKG識別、不受導電膠顏色及材質影響的點膠檢查、對倒角后晶片的清楚識別、對背景與識別困難的完成品檢查等功能。
本設備采用全新Index,提高整體動加速度和穩定性;主要在運動控制上采用了日本安川的最新型運動控制卡,提高精度和通訊速度;CCD攝像頭采用了德國BASLER,提高視野精度。
二、設備特點
1.采用高精度THK直線模組,有效的提高機器的使用壽命、產品精度和插入率。
2.可根據需求定制同時適用多種規格產品的PKG、晶片、收納托盤,使用更加靈活。
3.配備凈化單元,有效提高設備內部空間的潔凈程度。
4.搬送用的PKG Adapter適配器被收入到彈匣中,彈匣為6層,托盤更換時可以不停機。5.點膠完成后的良品被逐一收納至固化盤中。6.NG托盤和NG BOX可以選擇切換。
7.畫像處理系統采用COGNEX且相機像素高,提高設備良品率。

三、設備參數(通用型)


全自動晶片搭載點膠機

項目 單位 參數
設備能力   0.85秒/個(兩點點膠時)
良品率 % ≥99%
搭載精度   XY主30 um
XY±1.5度
整機尺寸(長x寬x高) mm 1420(W)×1420(D)×175O(H)
整機重量(約) kg

1200

電源要求   單相220V 10A
氣源要求   供給0.4Mpa以上潔凈空氣
供給氮?dú)?.2Mpa以上

四、PKG供侶方式
⑴軟托盤放入Adapter適配器上供給PKG;
(⑵搬送用的托盤Adapter適配器被收入到彈匣之中(彈匣為6層,軟托盤更換時可以不用停機。);
(3)PKG由搬運PP手臂從軟托盤中吸取校正后搬運放置于Index上。
五、晶片供侶方式
⑴掩膜板Mask Adapter;
(2設置到搬送用Mask Adapter上并裝入供給提籃;(3)晶片供給提籃為10層。
六、完成品收納方式
(1)OK品逐一收納至固化托盤內;
(⑵收納提籃可設定1個,每個提籃可收納10PCS固化托盤。
七、不良品收納方式
(1)將PKG不良、點膠不良及完成品檢查中發現的不良品分類收納到NG托盤或NG箱中;
(2NG托盤和NG BOX可以切換選擇。

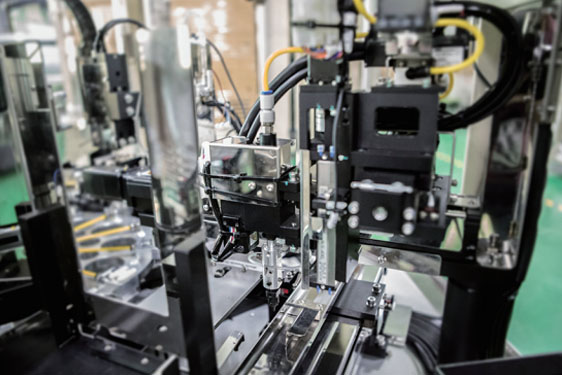

點膠機構

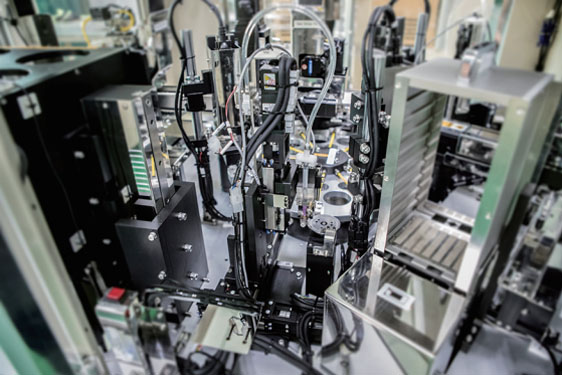

晶片供鋁機構
