全自動SMD編帶機
產品描述
一、設備簡介
本設備通過PLC、CCD識別系統、頻率測試及電阻測試，將擺好料盤的晶體，通過高速移載軸及真空元件將晶體搬運至測試位進行頻率測試并進行腳位的方向判定(四個產品同時吸取，兩套高速相機快速抓取)，不良品提示處理，合格品通過高速移載軸及真空元件將其放入待裝的載帶空位中，通過傳動機構精確帶動載帶移動，通過視覺對其放置的產品的外觀標記進行檢測，檢測不良通過報警提示排除，通過后續的熱封元件進行熱合，在后段將封合好的載帶卷成卷。用戶可以通過面板.上的按鈕進行運行/暫停，緊急停止等各種控制。
二、設備特點
1采用四頭同時吸料，效率更高。
2.采用高速高精度軸，可有效提高插入率及效率。
3.操作簡單，自動化程度高，可實現一人多臺操作。
4.適用多種規格產品的機型，使用更加靈活。
5.目前最小機種為1210。
三、設備參數(通用型)
|
全自動SMD編帶機 |
||
| 項目 | 單位 | 參數 |
| 效率 | 秒/顆 |
≤0.8 |
| 插入率 | % |
≥99.5% |
| 整機尺寸長寬高（長x寬x高) | mm | 1180(W)X670(D)X1800(H) |
| 整機重量(約) | kg | 200 |
| 電源要求 | AC220±10% 50Hz 1 15A | |
| 氣源要求 | 0.4 MPa 潔凈空氣 | |
編帶機構

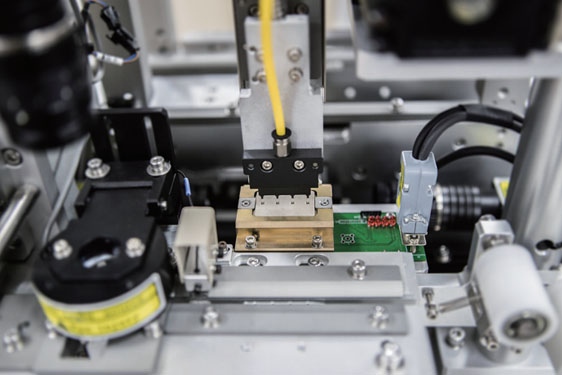

測試機構
